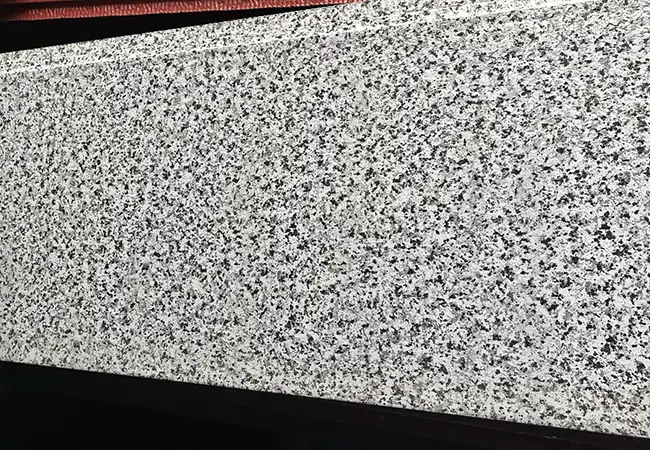

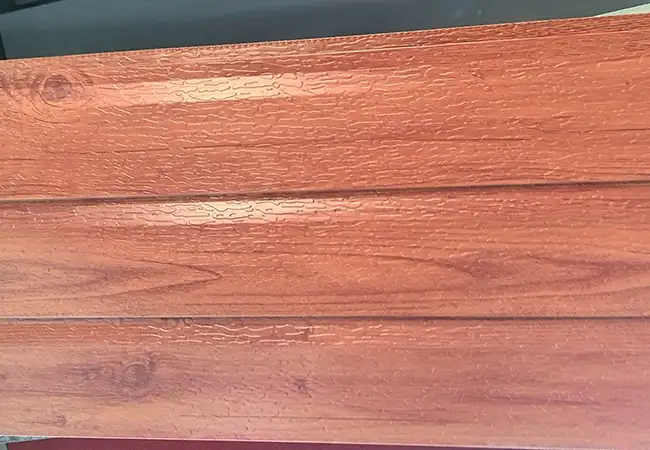

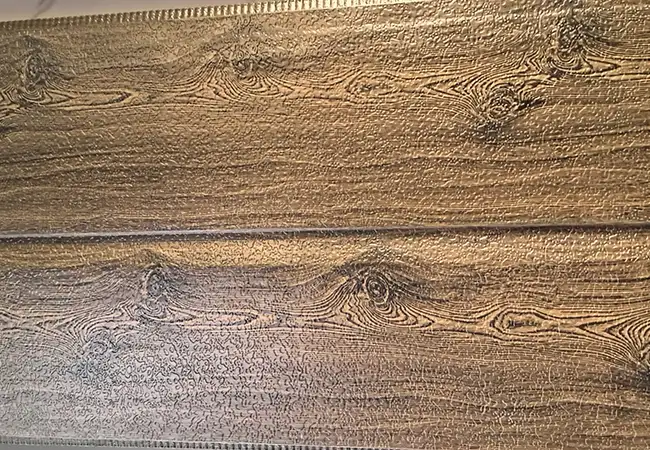

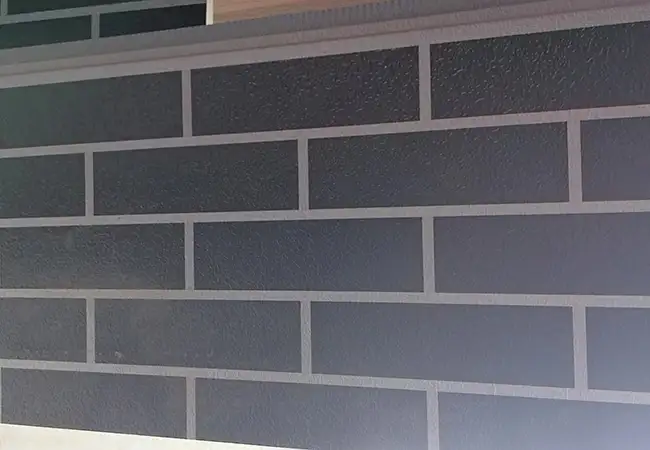

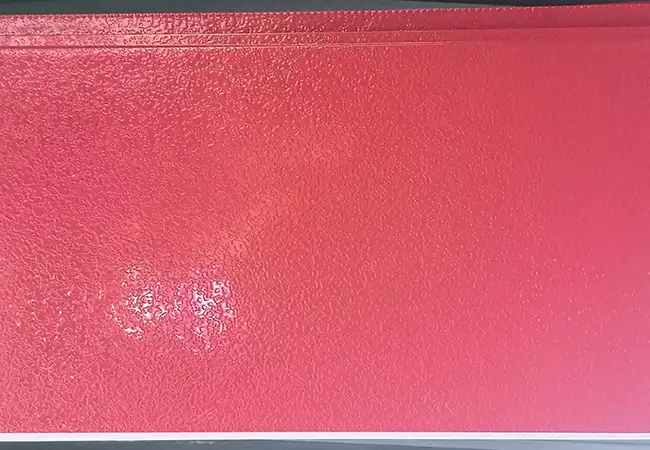

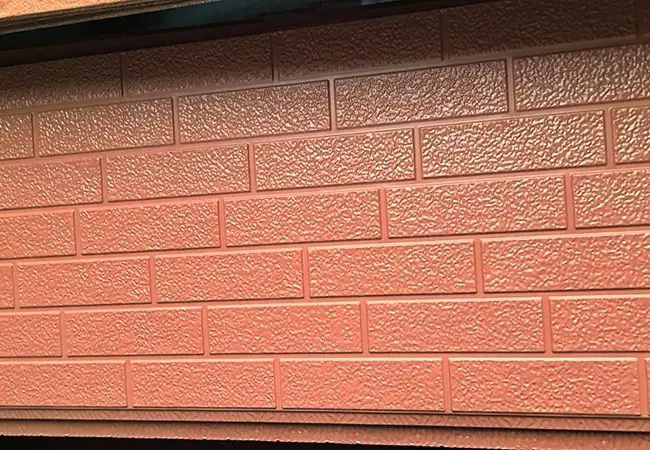

Интегрисана плоча за суву изолацију

Јасон Буилдинг Материалс нуди висококвалитетне интегрисане плоче за суву изолацију. Доступна преко директне фабричке продаје и велепродаје, пружамо прилагођена решења прилагођена специфичним грађевинским пројектима.

Предности производа

1. Интегрисана спољна зидна изолација и декорација

Традиционални пројекти спољашњих зидова често захтевају одвојено руковање изолационим, заштитним и декоративним слојевима; насупрот томе, интегрисана плоча за суву изолацију консолидује ове вишеструке функције у један, јединствен производ.

2. Погодно за брзу конструкцију спољашњих зидова

Панели се обрађују и ламинирају у фабрици, а уградња се првенствено врши методом сувог вешања на лицу места.

Овај систем је посебно погодан за нове градње, монтажне зграде, енергетски ефикасну реконструкцију постојећих објеката и пројекте са кратким роковима изградње.

3. Лакша стандардизација фасадне естетике

Пошто је декоративни површински слој завршен у фабрици, боја, текстура, димензије и ефекти површине могу се доследно контролисати током масовне производње.

Компонента система за суво вешање Кеел

Систем за суво вешање састоји се од следећих компоненти:

Маин Кеел: Поцинкована челична квадратна цев (обично 40×40×2 мм или 50×50×2,5 мм), причвршћена за зид помоћу угаоних носача. Вертикалност се подешава током постављања кобилице.

Хангер Ассембли: Укључујући стартне делове, вешалице и делове за подешавање. Материјал вешалице је легура алуминијума или нерђајући челик, са не мање од4 вешалицепо табли.

Анцхор Болтс: Вијци за проширење од нерђајућег челика. Пречник рупе за бушење одговара спецификацијама завртња, дубина уградње ≥40мм.

Вентилациона шупљина: Размак ваздушног слоја формиран углавном дебљином кобилице20 – 40 мм, ефикасно испушта акумулирану влагу са зида како би продужио радни век зида.

Касније одржавање: Систем за суво вешање подржава демонтажу једне плоче. Редовни преглед се препоручује сваки2 године, фокусирајући се на корозију вешалица и старење заптивача. Замените одмах када се открију проблеми.

Дефиниција интегрисане плоче за суву изолацију

Интегрисана плоча за суву изолацију је термоизолациони декоративни панел који се поставља помоћу технологије сувог вешања металне кобилице. Разлика од методе везивања-анкерисања је: даска се не лепи директно на зид, већ је причвршћена за металну кобилицу преко вешалица, са остављеном шупљином између даске и зида. Предност овог начина градње је у томе што се влага унутар зида може испуштати кроз шупљину, а да се не акумулира у изолационом слоју и не проузрокује деградацију перформанси. Истовремено, пут оптерећења система за суво вешање је јасан и одређен — оптерећење сваке даске се преноси преко вешалица до оквира кобилице, а затим од кобилице до главне конструкције.

Техничке спецификације система за суво вешање

Спецификација кобилице:Поцинкована челична квадратна цев 40×40×2мм или 50×50×2.5мм

Размак кобилица:Вертикални @600мм, хоризонтални размак према висини плоче

Материјал вешалице:Легура алуминијума (6063-Т5) или нерђајући челик (304)

Носивост једне вешалице: ≥ 1.0кН(фактор сигурности ≥ 3)

Ширина вентилационе шупљине:20 – 30 мм (одређено дебљином кобилице)

Сеизмичка оцена:Са различитим спецификацијама кобилице, могу се задовољити6-8 степенисеизмичко утврђење

Применљиви пројекти

Супер високе зграде(Висина ≥ 100м): Висок притисак ветра са строгим безбедносним захтевима; механички систем сидрења је поузданији

Обалне зграде: У окружењима са високим садржајем сланог спреја, вентилација шупљине смањује акумулацију влаге и одлаже корозију

Реновирање старе зграде захтева оригинално очување зидова: Висеће даске не оштећују оригиналне спољашње зидове и не утичу на нормалну употребу

Сложене грађевинске форме: Захтева вишесмерни простор за подешавање кобилице да би се компензовале неравнине зида

Врхунске комерцијалне зграде: Пројекти са високим захтевима за прецизност уградње и ефекат фасаде

Упутства за прилагођавање

Прилагођавање система за суво вешање углавном укључује:

Изглед кобилице:Размак кобилица и спецификације се одређују на основу прорачуна оптерећења ветром на фасади зграде. Параметри кобилице могу се разликовати за различите спратове и висине.

Тип вешалице:Доступне су три опције за вешање -Подесиве вешалицепогодан за постојеће зграде са општом равношћу,Фиксне вешалицепогодан за нове зграде са равним зидовима,Изолационе интегрисане вешалицепогодан за монтажне изолационе плоче.

Дебљина изолационог слоја:Ширина шупљине може се подесити између20 – 40 ммпрема захтевима за пројектовање изолације.

Сви метални конектори су пре испоруке третирани врућим поцинчавањем или Дацромет заштитом од рђе.

Сервисна подршка након продаје

Јасон Буилдинг Материалс нуди следећу подршку након продаје:

- Једна бесплатна накнадна посета унутар6 месецинакон завршетка прихвата да се прегледају конектори кобилице и стање заптивача

- Покриће гаранције укључује: физичка својства плоче (12 месеци), метална вјешалица и отпорност на корозију кобилице (24 месеца), задржавање еластичности заптивача (12 месеци)

- За потребе одржавања ван гаранције, још увек можемо да обезбедимо снабдевање прибором и техничко упутство, само наплаћујући материјалне трошкове

- За пројекте великих спратова преко100м, гарантни рок се може продужити на24 месецапутем преговора

Дефиниција

Зашто системи изолације спољашњих зидова чистог лепљења нису дозвољени у високим зградама? Пошто је притисак ветра изнад 10. спрата3-5 путато на нивоу тла, и може постојати ризик од пада након старења лепка. Постоји ли решење које користи потпуно механичко фиксирање? Систем за суво вешање кобилице је потпуно механичко решење за анкерисање које се не ослања на лепкове – свака даска је причвршћена за металну кобилицу помоћу4 – 6 вешалица од нерђајућег челика, свака вешалица независно носи оптерећење са индивидуалним капацитетом ≥1.0кН.

Поређење три методе инсталације

ФАК

П1: Која је разлика између интегрисане плоче за суву изолацију и лепљене изолационе плоче?

О1: Главна разлика је начин инсталације. Суво окачене даске се причвршћују на зид преко металног система кобилице са механичким вешалицама, остављајући вентилациону шупљину између даске и зида. Лепљене плоче се директно лепе на површину зида. Метода суве вешања је поузданија за вишеспратнице и омогућава замену једне плоче.

П2: Чему служи вентилациона шупљина?

А2: Вентилациони отвор омогућава да се влага унутар зида испусти, спречавајући акумулацију у изолационом слоју која би изазвала деградацију перформанси. Такође помаже да зид буде сув и спречава појаву плесни и цвјетања.

П3: Да ли се интегрисане плоче за суву изолацију могу користити на зградама преко 100м?

А3: Да. Суво висећи систем је погодан за зграде неограничене висине. Са одговарајућим дизајном притиска ветра и спецификацијама кобилице, може се користити на супер високим зградама. Гаранција се може продужити на 24 месеца за пројекте изнад 100м.
