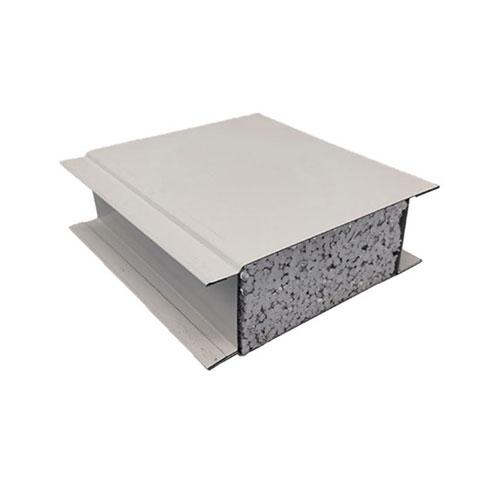

Асептична преградна плоча

Као произвођач грађевинског материјала, Јасон Буилдинг Материалс нуди асептичне преградне плоче дизајниране да спрече унакрсну контаминацију. Ови панели имају уједначену дебљину, робусну структуру и водоотпорне површине које се лако чисте које одржавају дуготрајну стерилност; осим тога, они се могу похвалити лаганим дизајном који омогућава практичну инсталацију, демонтажу и флексибилну реконфигурацију.

Шта је асептична преградна плоча

Асептични преградни панел је панел за пречишћавање са чистим зонирањем као главним фокусом дизајна, који се бави циркулацијом ваздуха у различитим зонама и проблемима дифузије контаминације. Кључна разлика од обичних преградних панела лежи у степенастој заптивној структури са четири ивице, која формира двоструку заптивну баријеру између сваке уграђене плоче.

Додатно, специјалне заптивке су конфигурисане на спојевима између преградних панела и плафона и подова, обезбеђујући непропусност за сваки независни простор и спречавајући унакрсни проток ваздуха између области различитих нивоа чистоће.

Кључне тачке дизајна преграде за асептично зонирање

Три кључна чвора на која се треба фокусирати у дизајну преграда са асептичним преградним панелима:

Зонирање градијента ваздушног притиска— Позитивна разлика притиска од5 – 15Патреба одржавати између подручја различитих нивоа чистоће. Укупна херметичност преградних панела директно утиче на стабилност разлике притиска.

Изолација за пренос материјала— За пролазе материјала за радионице препоручују се тампон собе или пролазни прозори. Отвори на преградним панелима треба да буду заптивни како би се избегла размена протока ваздуха у различитим зонама.

Контрола приступа особља— Ваздушни тушеви или свлачионице се постављају између различитих зона. Преградне плоче око отвора врата захтевају појачање, са уграђеним металним оквирима врата како би се побољшала чврстоћа конструкције.

Препоручује се да се нацрта дијаграм организације протока ваздуха током фазе пројектовања зонирања, појашњавајући смер разлике притиска и захтеве за брзину промене ваздуха за сваку област, а затим наставите са распоредом и избором преградне плоче. Тим Јиесен може пружити подршку дизајну детаљног цртежа.

Техничке спецификације Кључне тачке

Дебљина панела:50 мм (стандардно) / 75 мм / 100 мм

Густина материјала језгра:Камена вуна ≥ 120 кг/м³ / ПУ приближно 40 – 45 кг/м³

Метода заптивања:Перо и утор + ЕПДМ заптивне траке / кобилица од алуминијумске легуре + шупља заптивка

Тест непропусности:Стопа цурења ваздуха ≤2%испод 50Па разлике притиска

Перформансе звучне изолације:РВ ≥ 30дБ (ПУ дебљине 50мм) / РВ ≥ 35дБ (75мм дебела камена вуна)

Отпорност на удар:Врећа са песком од 10 кг пала са висине од 1 м, без продорног оштећења плоче

Индустрије апликација и сценарији

Радионице за пуњење фармацеутских предузећа— Физичка изолација између различитих врста лекова ради спречавања унакрсне контаминације

Радионице за производњу адитива за храну— Раздвајање између киселих и алкалних производних подручја

Радионице за пуњење ПЕ врећа— Чиста изолација између простора за пуњење и простора за складиштење спољног материјала за паковање

Радионице за емулгирање козметике— Контрола зонирања између подручја резервоара за емулзију и простора за одмор

Лабораторије за испитивање треће стране— Чврсте преграде између просторија за микробиологију и физичко-хемијских просторија

Поређење са стакленим преградама

Стаклене преграде нуде добар пренос светлости, али не могу постићи потпуно заптивање (заптивач је потребан на празнинама између стакла и кобилице, са дугорочним ризицима од старења и попуштања заптивача). Такође су тежи (каљено стакло од 10 мм је отприлике25 кг/м²).

Иако су асептичне преградне плоче непрозирне, прозори за посматрање се могу разумно поставити на зид (двослојно затворено стакло за посматрање прозора, величина300 мм × 400 мм, са истом дебљином као и зид), испуњавају визуелне захтеве уз очување интегритета заптивања.

Цена преградних панела је приближно40% – 50%стаклених преграда, са бољом топлотном изолацијом и перформансама звучне изолације од стакла.

Упутства за прилагођавање

Преградни панели се могу прилагодити према следећим параметрима:

Панел Опенингс— Резервне позиције за прозоре за посматрање, пролазне прозоре, вентилационе отворе, фабрички исечене, директно постављене на лицу места.

Панели специјалног облика— За углове који нису под правим углом или полигоналне радионице, обезбедите ЦАД цртеже, прилагођену производњу према стварним угловима.

Панели за облагање стубова— За омотавање фабричких стубова челичне конструкције, прилагођену производњу у облику слова У или Л, једнократно фабричко формирање смањује спајање на лицу места.

Случај апликације

Чврста припремна радионица у фармацеутском предузећу у провинцији Ђангсу захтевала је потпуну физичку изолацију између две суседне производне линије — производне линије А за производњу цефалоспоринских лекова и производне линије Б за производњу обичних оралних препарата.

Није дозвољено унакрсни проток ваздуха или унакрсна контаминација особља између ове две области.Асептичне преградне плоче од камене вуне дебљине 75 ммодабрани су, са преградом која се протеже од плафона до конструктивне подне плоче без зазора. Сви отвори за цеви кроз зид су запечаћени.

Резултати испитивања разлике притиска након завршетка:12Папозитивна разлика притиска је одржавана између суседних зона, без детектоване дифузије честица кроз зоне.

Референца за конфигурацију партиција на различитим нивоима зонирања

ФАК

П1: Која је разлика између асептичне преградне плоче и обичне преградне плоче?

А1: Кључна разлика лежи у степенастој заптивној структури са четири ивице, која формира двоструку заптивну баријеру између сваке инсталиране плоче. Обичне преградне плоче обично користе једноставне спојеве у преклопу без заптивне обраде, што не може да обезбеди непропусност између различитих зона чистоће.

П2: Како осигурати стабилност разлике притиска између различитих зона чистоће?

А2: Поред коришћења запечаћених преградних панела, стабилност разлике притиска захтева свеукупно заптивање простора — укључујући плафон, под, отворе цеви и отворе на вратима. Препоручује се да се спроведе свеобухватан тест херметичности након уградње како би се провериле перформансе заптивања система.
